सौर पॅनेल ग्राउंड माउंट रॅक

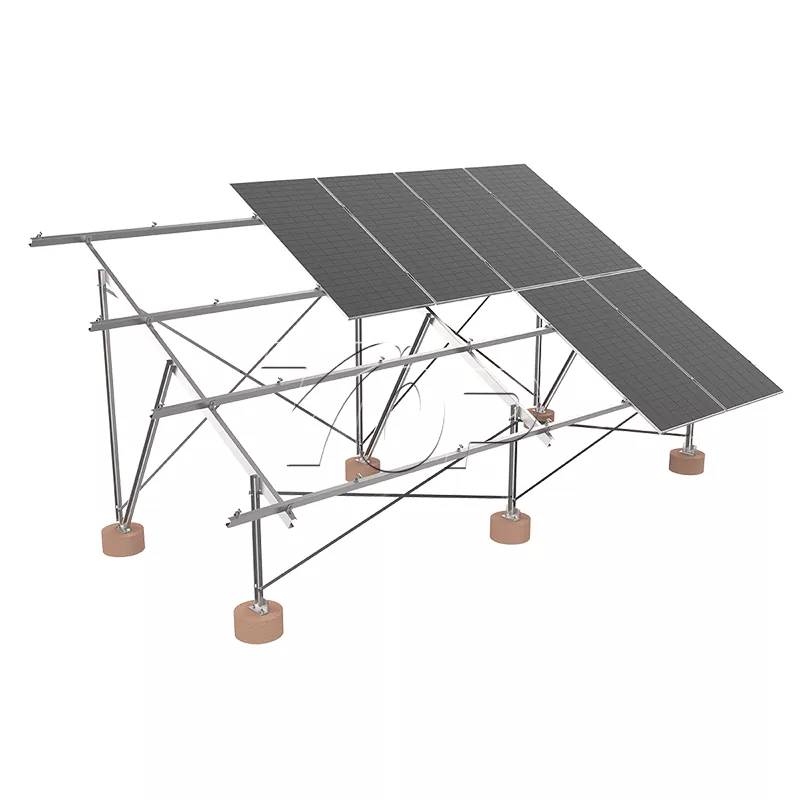

सी-आकाराचे सौर पॅनेल ग्राउंड माउंट रॅक डिझाइन केलेले आणि उत्पादित टॉप एनर्जी प्रामुख्याने मुख्य स्ट्रक्चरल सामग्री म्हणून वापरली जाते. वजनाचे प्रमाण उच्च आहे. ही ग्राउंड माउंट सौर यंत्रणा पुरेशी वाहून नेण्याची क्षमता सुनिश्चित करताना संपूर्ण समर्थन प्रणालीचे वजन कमी करू शकते. त्याचे फिकट कंस वाहतूक आणि स्थापनेदरम्यान अधिक सोयीस्कर असतात, तर फाउंडेशनच्या लोड बेअरिंग आवश्यकता कमी करतात.

उत्पादन मापदंड

उच्च सामर्थ्य सामग्री: हॉट डिप गॅल्वनाइज्ड स्टील (एचडीजी) किंवा एनोडाइज्ड अ‍ॅल्युमिनियम 25 वर्षांहून अधिक काळ आयुष्यभर उत्कृष्ट गंज प्रतिकार आणि स्ट्रक्चरल सामर्थ्य प्रदान करते.

मॉड्यूलर डिझाइन: सौर पॅनेल ग्राउंड माउंट रॅक वेगवान असेंब्ली आणि समायोजनास समर्थन देते, विविध प्रकारच्या सौर पॅनेल आकारांशी सुसंगत.

वारा प्रतिकार: ऑप्टिमाइझ्ड ग्राउंड माउंट सौर रॅक स्ट्रक्चरल डिझाइन आणि फाउंडेशन फिक्सिंगद्वारे, ते उच्च पवन दबाव क्षेत्रासाठी योग्य 60 मीटर/सेकंदापेक्षा जास्त वारा वेगाचा प्रतिकार करू शकते.

लवचिक स्थापना कोन: उर्जा निर्मितीची कार्यक्षमता जास्तीत जास्त करण्यासाठी निश्चित टिल्ट कोन (15 ° -60 °) किंवा हंगामी कोन समायोजन समर्थन.

पर्यावरण संरक्षण आणि कमी देखभाल: ठोस पायाची आवश्यकता नाही, बांधकाम प्रदूषण कमी करा, देखभाल कमी खर्च.

स्थापना मोड

1 स्थापनेची तयारी

साइट तपासणी: ग्राउंडची सपाटपणा आणि मातीचा प्रकार तपासा (अँकर स्क्रू किंवा काँक्रीट फाउंडेशनची शिफारस केली जाते).

साधने यादी: इलेक्ट्रिक ड्रिल, रेंच, लेव्हल, अँकर स्क्रू माउंटिंग मशीन (पर्यायी).

2 स्थापना प्रक्रिया

फाउंडेशन फिक्सेशन:

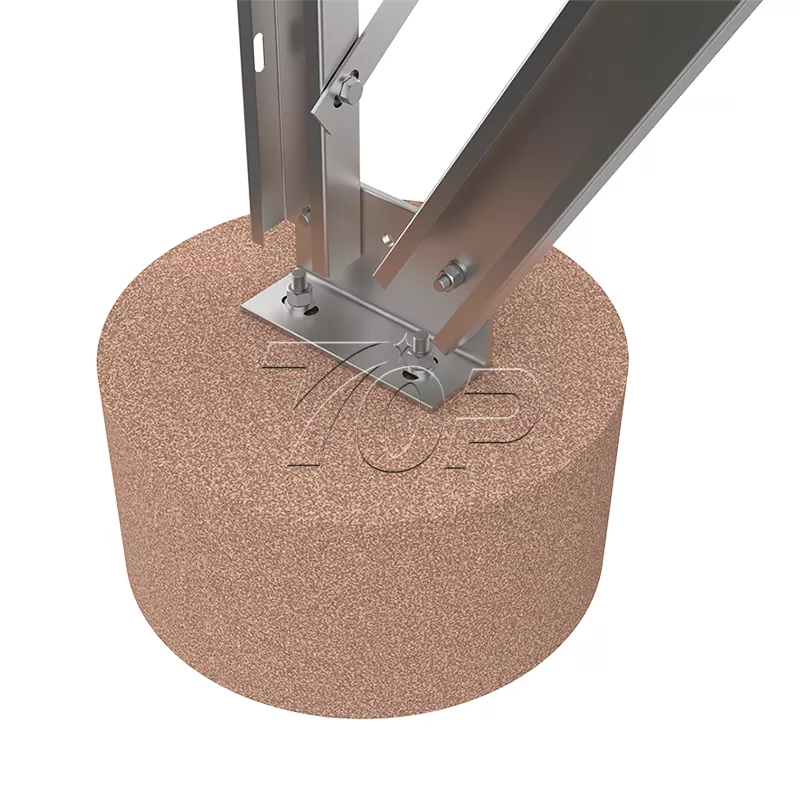

जर कंक्रीट तळ वापरले गेले तर: कमीतकमी 80 सेमी खोलीसह काँक्रीट पायर्स घाला आणि समर्थन बेस बोल्ट घाला.

अँकर स्क्रू वापरत असल्यास (शिफारस केलेले): स्क्रूला डिझाइनच्या खोलीत (सामान्यत: 1.2-2 मीटर) ग्राउंडमध्ये स्क्रू करा.

समर्थन असेंब्ली:

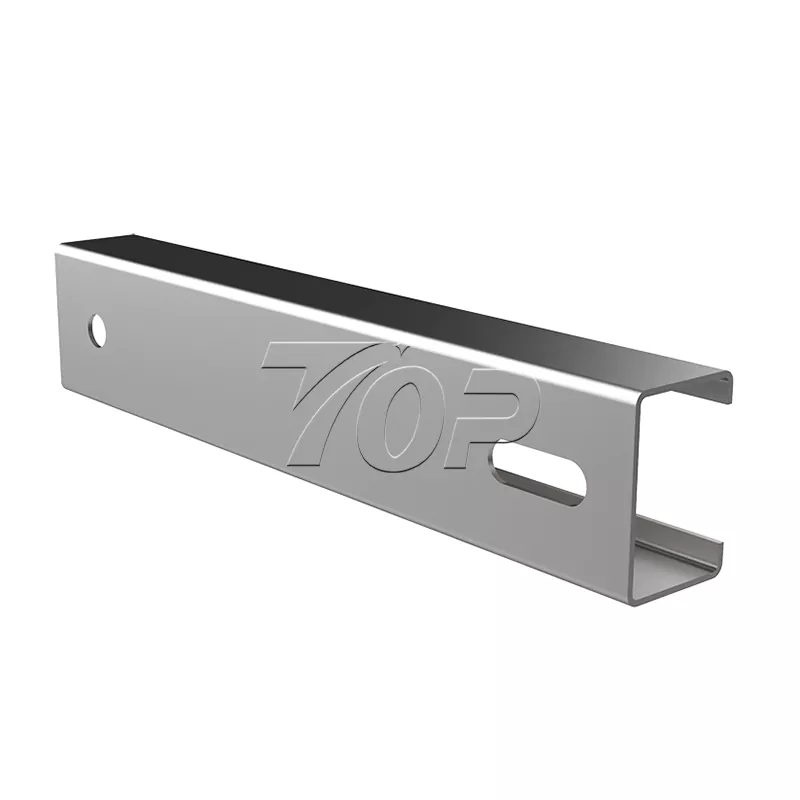

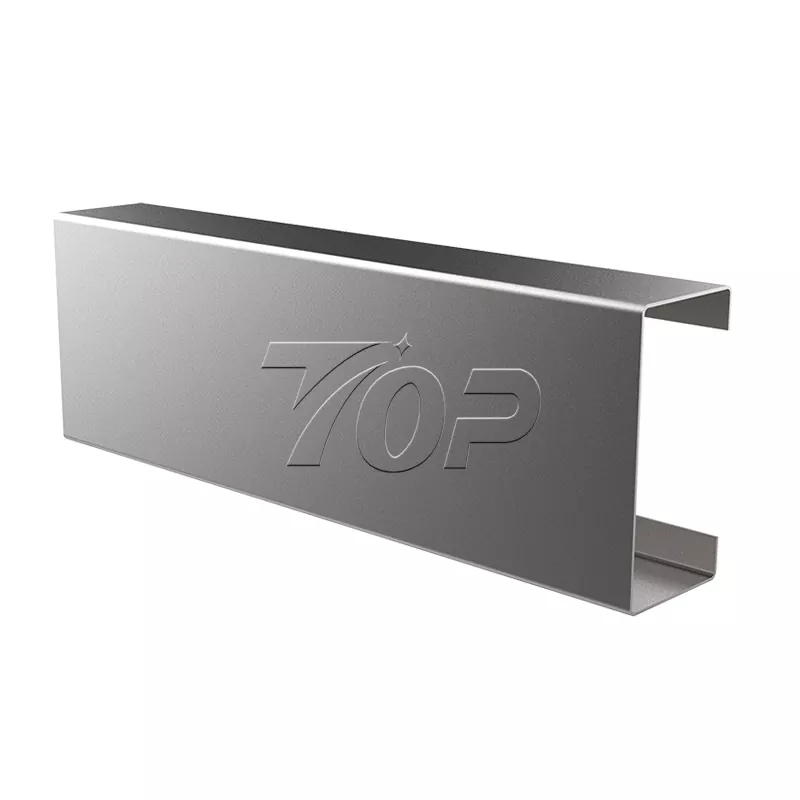

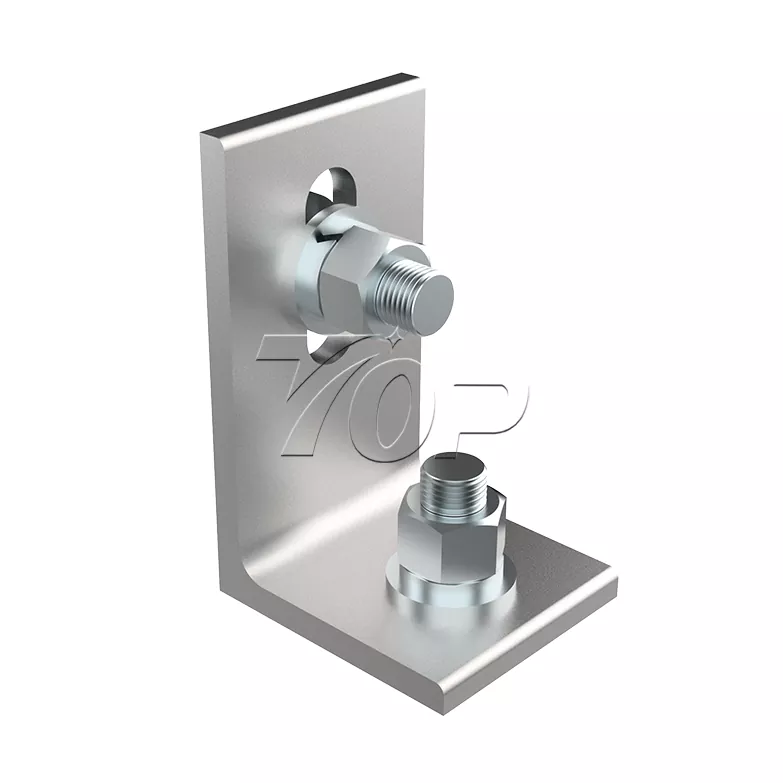

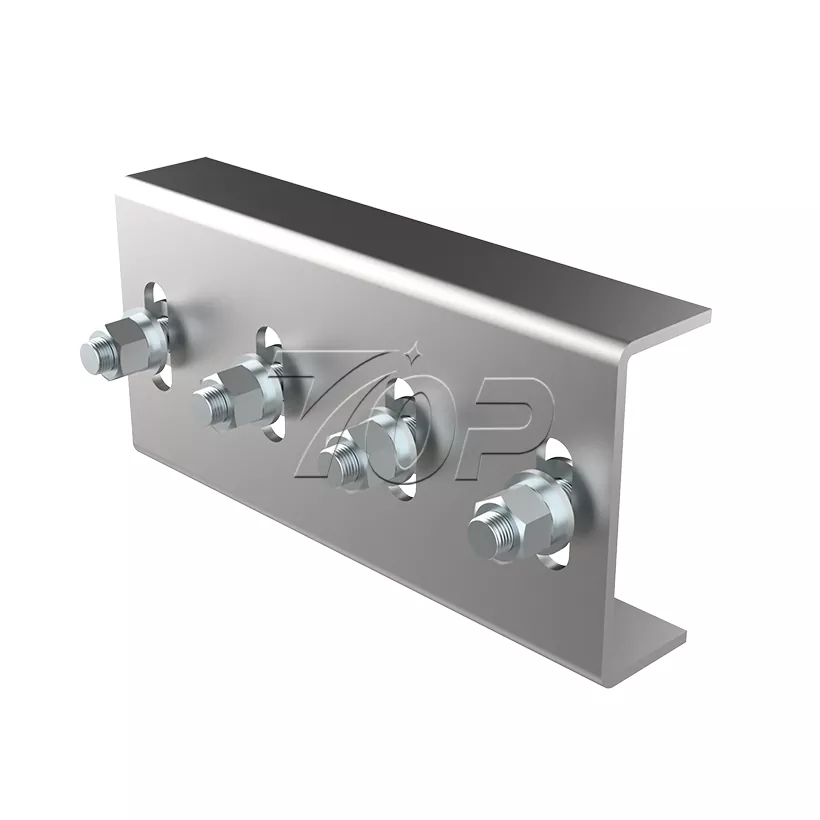

फाउंडेशनवर सी-आकाराच्या स्टील स्तंभ अनुलंबपणे निराकरण करा आणि बोल्टसह घट्ट करा.

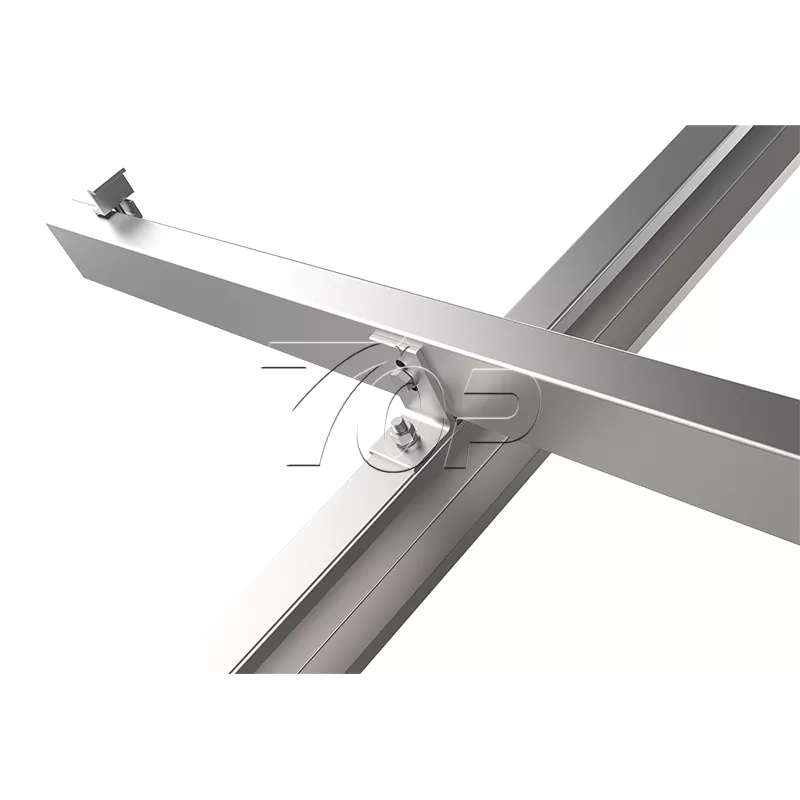

सौर पॅनेल ग्राउंड माउंट रॅक स्ट्रक्चर (स्तर वापरुन कॅलिब्रेट) आहे हे सुनिश्चित करण्यासाठी ट्रान्सव्हर्स सपोर्ट बीम आणि कर्ण कंस स्थापित करा.

सौर पॅनेल स्थापित करा:

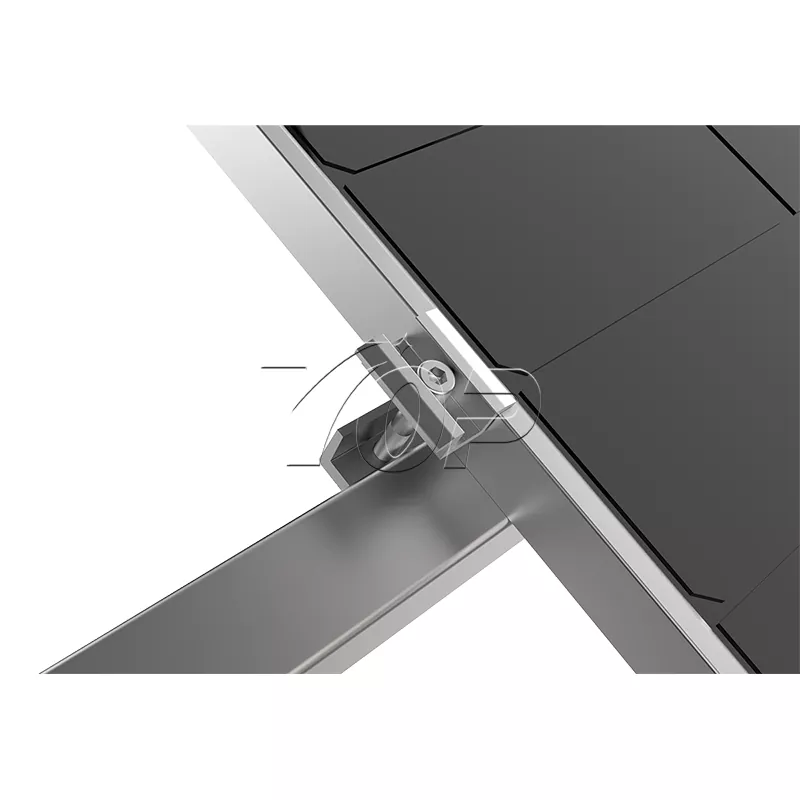

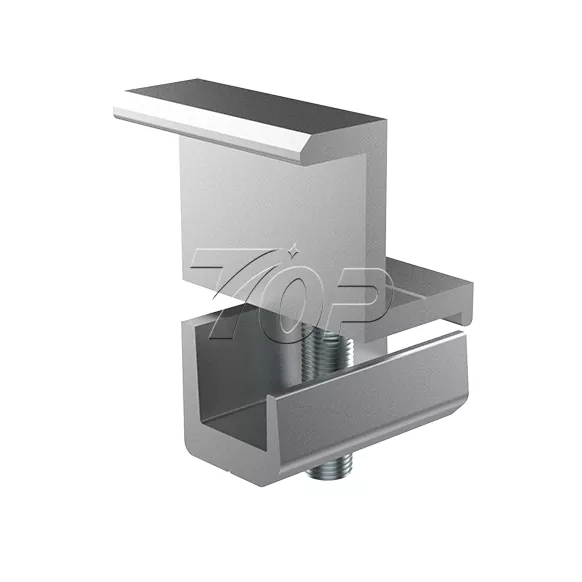

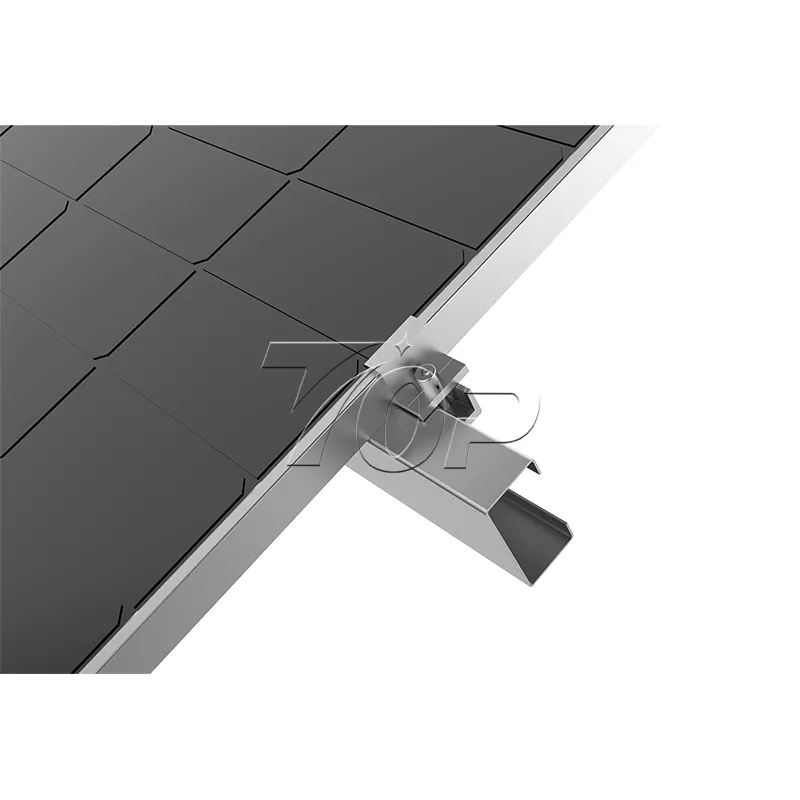

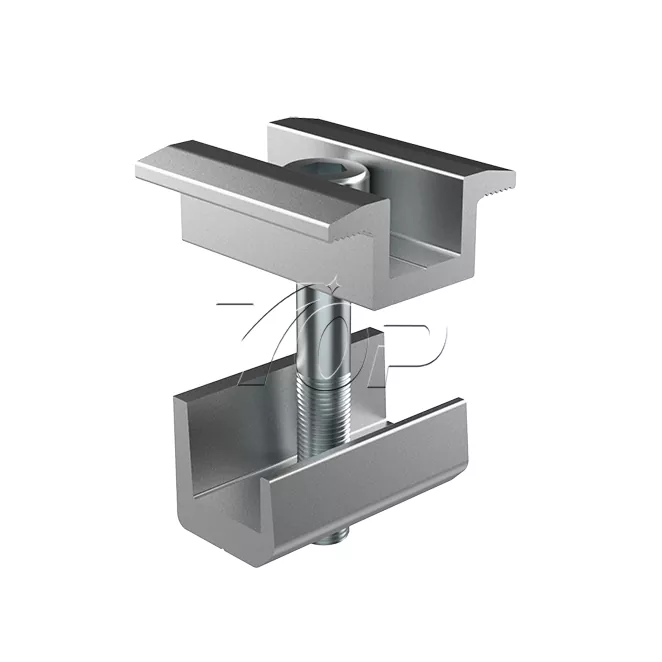

सौर ग्राउंड पॅनेल्स बीमवर ठेवल्या जातात आणि एकसमान अंतर सुनिश्चित करण्यासाठी अॅल्युमिनियम मिश्र धातु क्लॅम्पिंग फिक्स्चरसह निश्चित केले जातात (उष्णता विघटनासाठी शिफारस केलेले अंतर ≥10 सेमी).

ग्राउंडिंग आणि तपासणी:

ग्राउंड केबलला समर्थन प्रणाली आणि चाचणी प्रतिरोध (≤5ω) शी जोडा.

बोल्ट घट्टपणा आणि स्ट्रक्चरल स्थिरतेची संपूर्ण तपासणी.

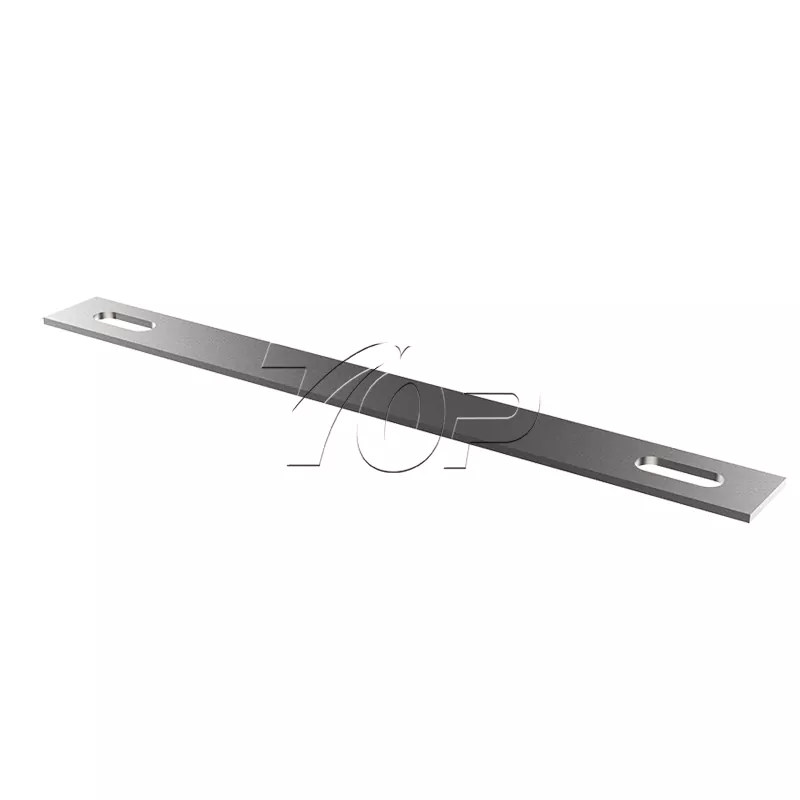

उत्पादन शो
